Dans l’article précédent, nous avons montré comment créer un paysage de base pour un chemin de fer miniature. Mais comment faire pour les trains, les bâtiments, les piétons et tous ces autres détails qui amènent de la vie au paysage ? Nous allons vous montrer comment embellir votre chemin de fer miniature en utilisant quelques bonnes techniques ainsi que l’impression 3D.

Trains imprimés 3D

Les trains sont l’élément central de tout chemin de fer miniature. Peu importe si vous êtes en train de finaliser un minuscule détail ou si vous n’en êtes qu’au commencement, les trains sont ce qui compte le plus. Quasiment tout le monde (y compris nous) est pressé de poser son train miniature sur les rails avant même d’avoir terminé le paysage. D’un point de vue pratique, cela permet aussi de voir si les rails sont bien positionnés – cela doit être fait avant de les coller au paysage. Pour tester nos rails, nous avons imprimé plusieurs modèles de locomotives et de wagons passager. Certains ont été imprimés avc notre imprimante Original Prusa SL1 et d’autres avec l’Original Prusa i3 MK3S. Permettez-nous de vous présenter ces modèles tout en vous expliquant rapidement comment les imprimer.

Locomotive 742 du jeu Mashinky

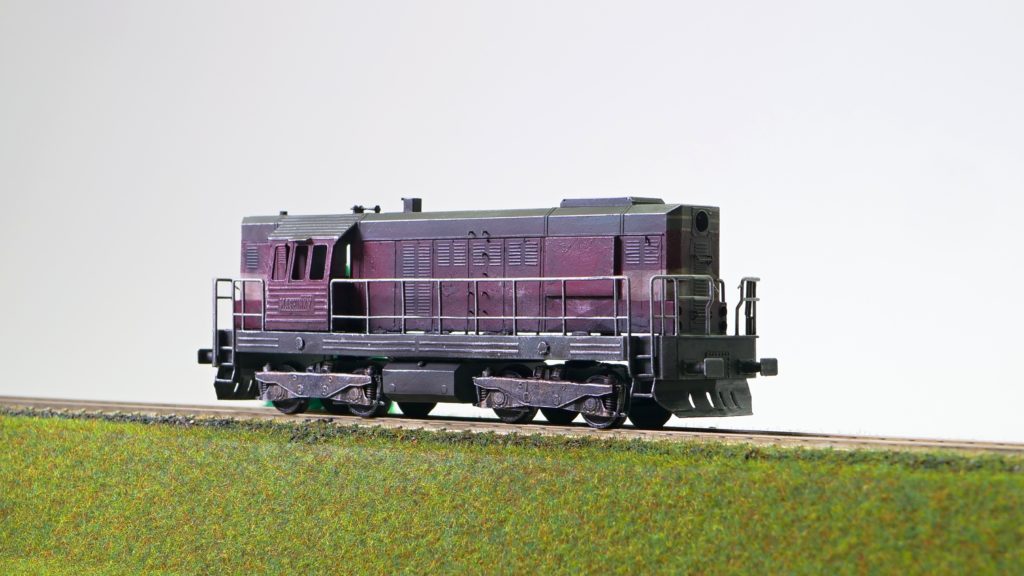

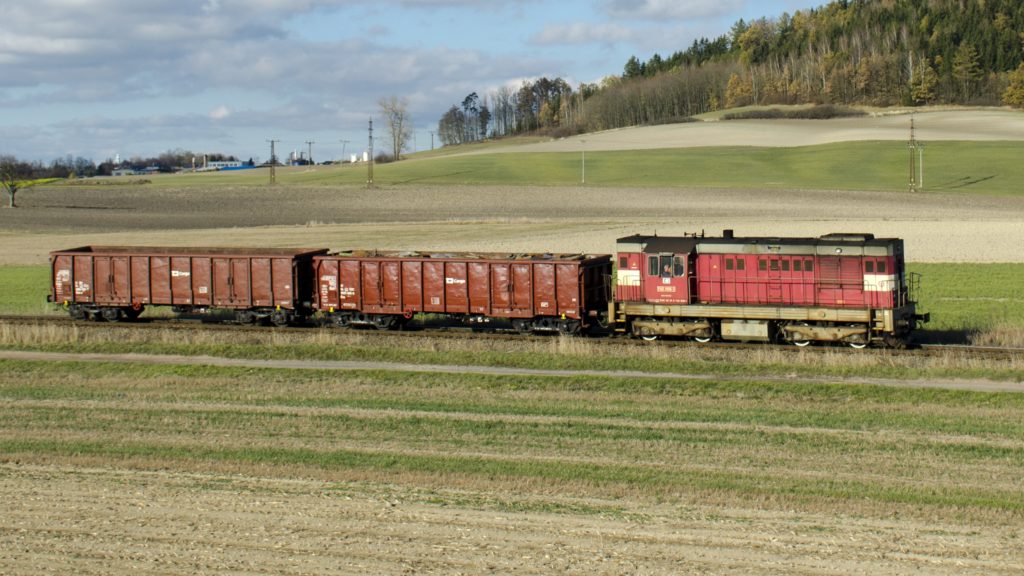

Le premier modèle, qui est aussi le plus détaillé, fréquemment utilisé en République Tchèque, est la locomotive 742 également appelée “Kocour” (“matou » en français). Le modèle lui-même provient du jeu Mashinky de Jan Zeleny. Il s’agit d’un jeu vidéo de stratégie passionnant, dans lequel les joueurs bâtissent leur propre empire ferroviaire/ Ce modèle est impossible à imprimer à l’échelle H0 avec les imprimantes FFF/FDM car il comporte trop de petits détails. Il est nécessaire d’utiliser les capacités des imprimantes MSLA. C’est avec l’imprimante Original Prusa SL1 que nous avons obtenu les meilleurs résultats en utilisant de la résine Prusa Orange avec une hauteur de couche de 0,05mm. La locomotive peut être imprimée en tant que modèle statique, néanmoins, vous pouvez facilement la modifier et mettre de l’électronique à l’intérieur. La locomotive 742 est suffisamment petite pour être positionnée sur la surface d’impression sans avoir à découper le modèle. Il est préférable d’imprimer ces modèles en une seule fois : le fait de découper le modèle et de le coller ensuite nécessite des efforts supplémentaires (p.ex. cacher la jointure) et n’apporte pas de réel avantage. Lorsque vous imprimer des trains miniatures, nous vous déconseillons d’utiliser la génération automatique de supports. Préférez le positionnement manuel des points de support. De cette manière vous pourrez vous assurer que les surplombs sont supportés et qu’il n’y a pas de supports inutiles générés là où ils ne sont pas nécessaires. Il est important de soutenir toutes les bordures pour éviter les déformations ou les décollements. Paramétrez des têtes de support de 0,3 mm pour les zones les plus petites et les plus fines du modèle. Le fait de retirer des supports de 0,4 mm pourrait endommager certains détails délicats. Si vous n’êtes pas convaincu, regardez notre modèle (voir photo ci-dessous). Les roues doivent être imprimées de façon perpendiculaire à la plateforme afin qu’elles soient aussi rondes que possible. Une fois l’impression terminée, nettoyez le modèle avec de l’alcool isopropylique, mais ne le faites pas durcir à la lumière UV.! Avant cela, retirez les structures de support à l’aide d’un cutter ou d’un scalpel. Une fois que tout le matériau de support est retiré, faites durcir le modèle à la lumière UV. Ensuite, poncer les points de support avec une lime ou du papier de verre et vérifiez que tout s’adapte correctement. Si c’est bien le cas, le modèle peut maintenant être assemblé et peint. La locomotive 742 peut être de plusieurs couleurs, mais nous avons choisi le schéma le plus commun en rouge avec une bande beige. “Kocour” est enfin terminé et prêt au départ. Vous pouvez constater que la locomotive semble authentique – merci à Tomas Krakora, Jan Zeleny et son jeu Mashinky pour ce merveilleux modèle. Vous pouvez télécharger ce modèle sur PrusaPrinters.org.

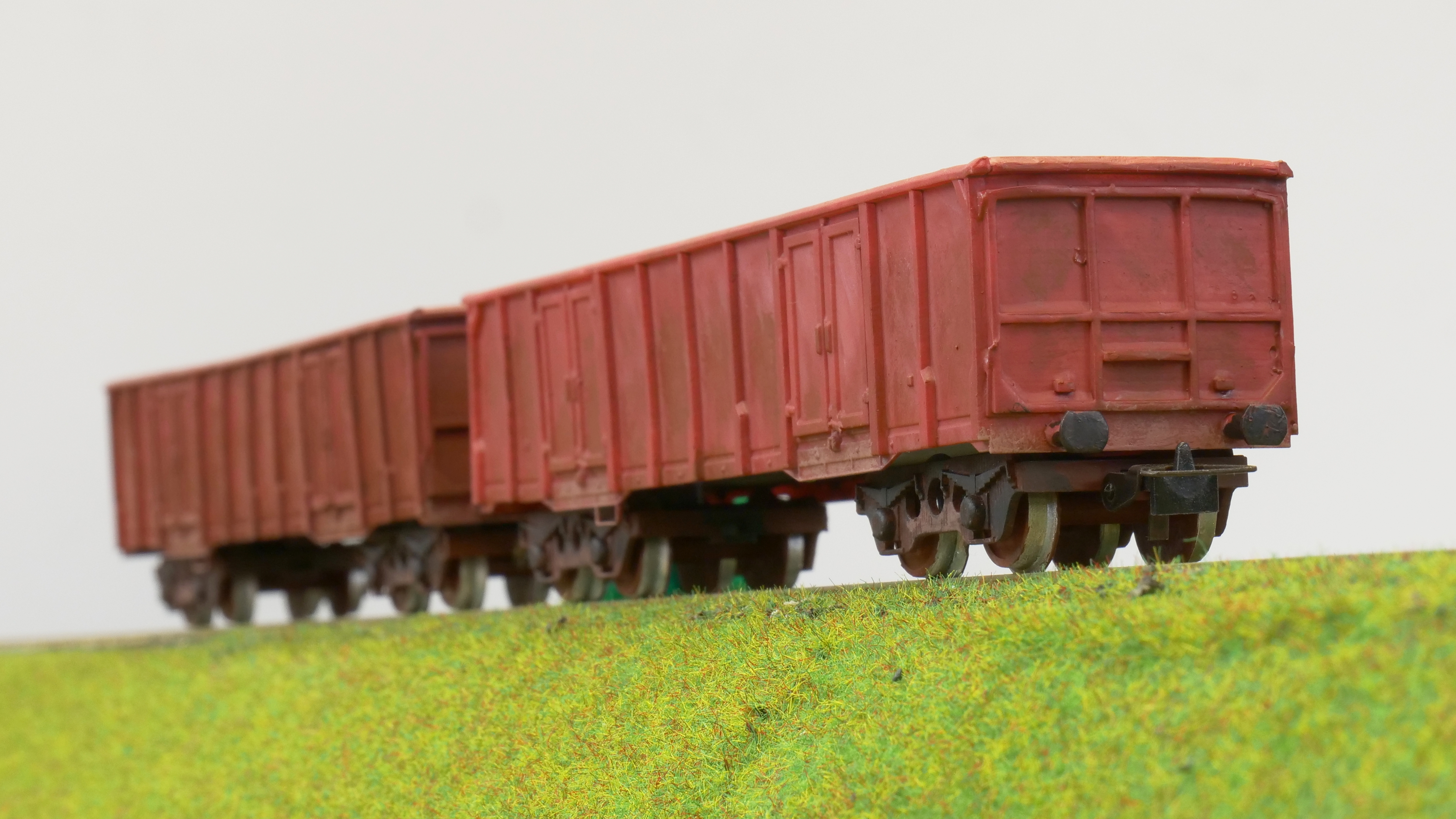

Wagon de fret EAS

La locomotive en elle-même est très sympa, mais il lui faut quelques wagons également ! Imprimons donc quelques wagons de fret EAS, qui sont utilisés un peu partout en République Tchèque pour le transport du bois ou du charbon. Ce modèle réduit est bien plus facile à imprimer car il comporte moins de détails. Ce modèle a également la bonne taille par rapport au volume d’impression de notre Original Prusa SL1 et peut être imprimé en une seule fois. Il est préférable de retourner complètement la partie destinée au chargement. Le chassis et les rous doivent être imprimés séparément et orientés de façon perpendiculaire à la plateforme d’impression afin d’obtenir une forme parfaitement ronde qui permet d’éviter que la wagon glisse des rails. Vous pouvez acheter les roues et les ajouter au châssis si vous ne souhaitez pas les imprimer. L’assemblage est plutôt facile et intuitif – tout ce qu’il vous faut c’est quelques gouttes de super glue et les bons attelages. Les wagons EAS sont le plus souvent peints en rouge mais de nos jours ils sont surtout rouillés et sales. Les wagons EAS peuvent être imprimés non seulement avec l’imprimante Original Prusa SL1 mais aussi avec l’Original Prusa i3 MK3s. Néanmoins, gardez à l’esprit que vous devez utiliser une buse de 2,5 mm et que tous les détails ne seront pas présents. Vous pouvez télécharger le modèle sur PrusaPrinters.org.

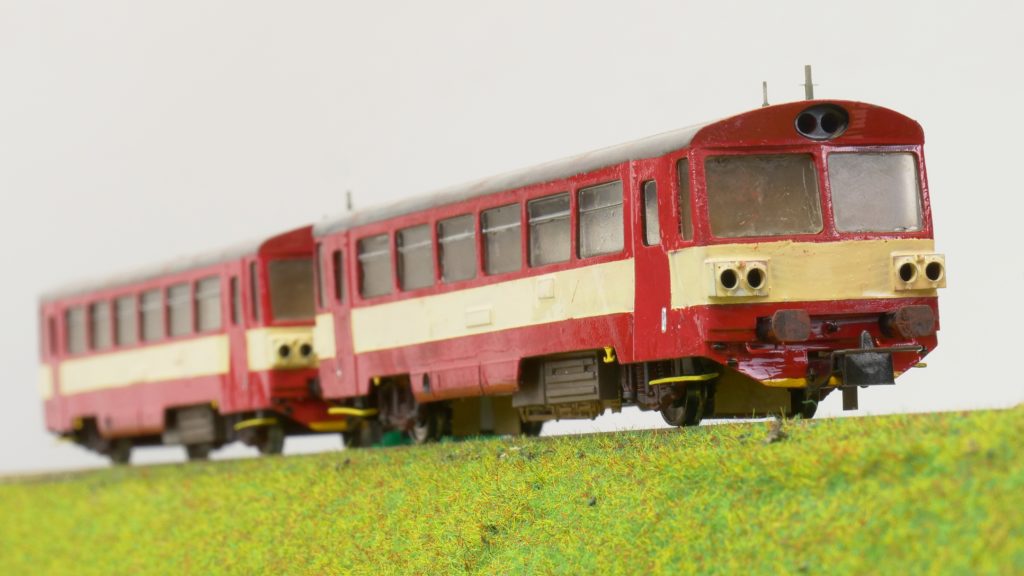

Wagon motorisé 810

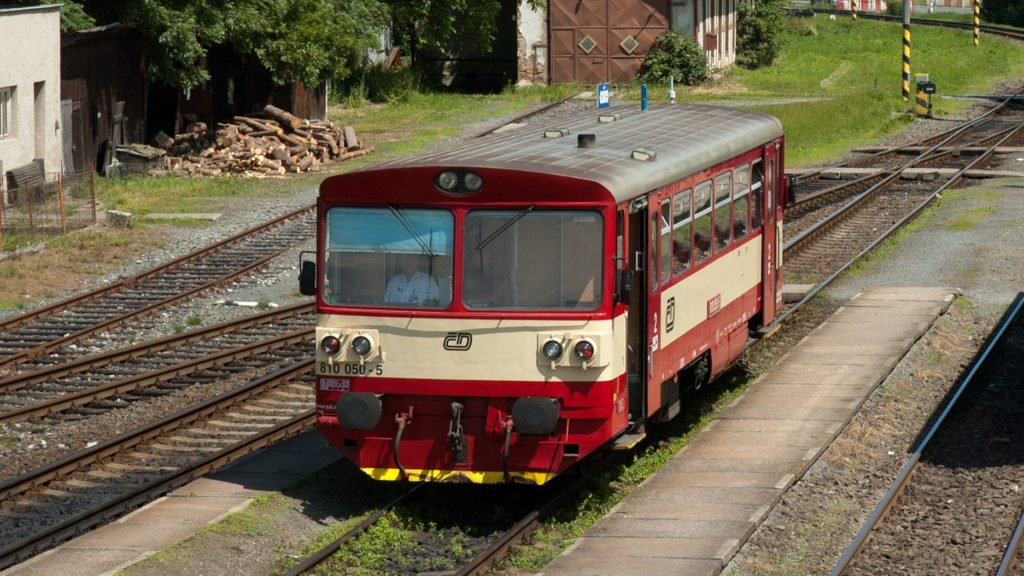

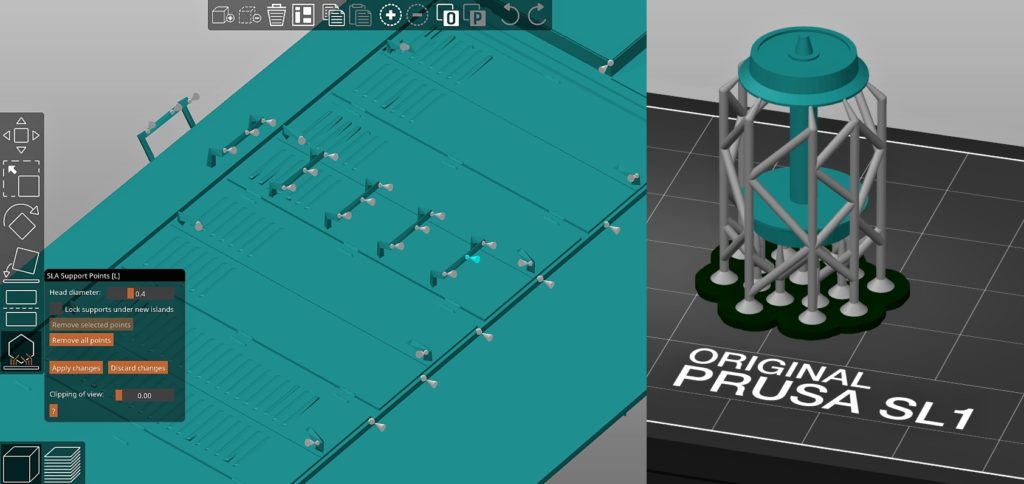

le train de fret est prêt mais comment allons-nous transporter les passagers ? Nous allons utiliser le légendaire “motorák”. qui est également souvent utilisé sur les chemins de fer tchèques. Nous avons conçu deux versions pour vous : un wagon simple sans moteur (il ne vous faudra que 2 attelages et 2 essieux si vous ne voulez pas les imprimer) et une unité motorisée avec un trou pour le wagon Bramos. Gardez à l’esprit que le wagon peut être acheté en République Tchèque mais qu’il peut être difficile de le trouver ailleurs, néanmoins. Ce modèle comporte plus de petites pièces et de détails que le précédent. Nous vous recommandons de l’imprimer avec l’imprimante Original Prusa SL1. L’impression et le processus de génération de supports est le même que pour la locomotive 742. Choisissez un diamètre de tête de support adapté au niveau de détail, positionnez manuellement les points de support et imprimez le modèle en utilisant des couches de 0,05 mm. Il est préférable d’imprimer les fenêtres avec de la résine transparente et en mettant le côté plat face à la plateforme d’impression (n’utilisez ni supports ni socle). Nettoyez les pièces avec de l’alcool isopropylique mais ne les faites pas durcir à la lumière UV ! Retirez soigneusement le matériau de support à l’aide d’un scalpel ou d’un cutter puis faites durcir les pièces une fois que cela est fait. Poncez le reste du matériau de support et vérifiez que tout d’adapte bien. Poncez les fenêtres avec un papier de verre très fin et humide (grain 1500 ou plus) et pulvérisez dessus un vernis acrylique transparent brillant. De cette manière, les fenêtres seront suffisamment transparentes pour que vous puissiez voir l’intérieur du wagon. N’oubliez pas de peindre les pièces avant d’insérer les fenêtres et de tout coller. Le wagon motorisé 810 est habituellement peint en rouge avec une bande beige, mais les unités reconstruites sont parfois bleues avec une bande blanche. Vous pouvez télécharger le modèle sur PrusaPrinters.org.

Wagons et locomotives pour impression 3D FFF

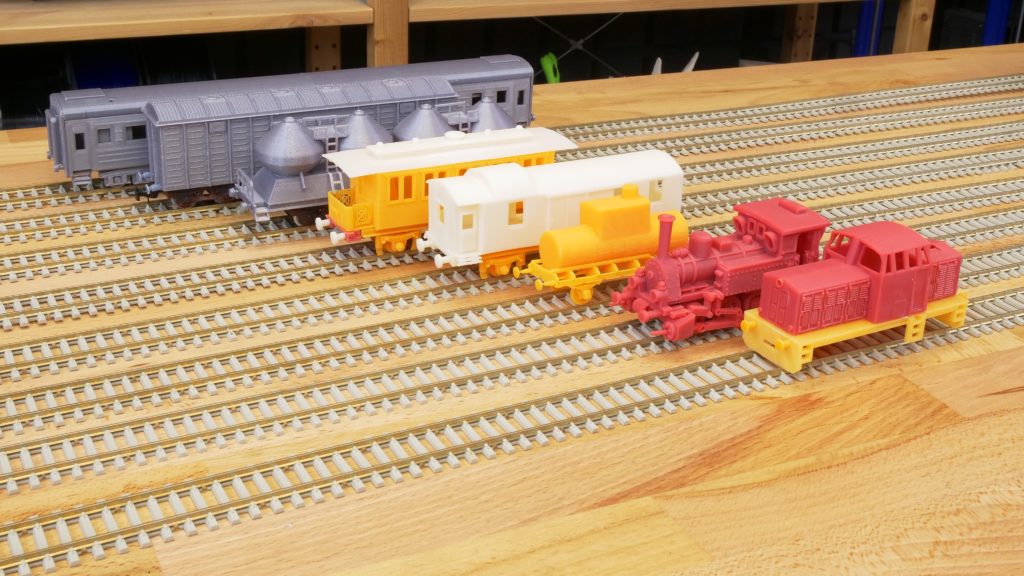

Nous savons que tout le monde ne possède pas une imprimante 3D SLA, donc vous voudrez peut-être utiliser votre Original Prusa i3 pour imprimer quelques modèles pour chemin de fer miniature. Heureusement, il existe quelques modèles conçus pour l’impression 3D FFF, qui sont également compatibles avec les imprimantes MSLA. Il est relativement facile d’imprimer ces modèles – en fait, tous les modèles présentés peuvent être imprimés en utilisant une buse de 0,4mm et une hauteur de couche de 0,15mm. Les modèles présentés ci-dessus peuvent être téléchargés ici : Locomotive à vapeur T3 échelle “0”: https://www.thingiverse.com/thing:1069482 T334 – train à moteur diesel – H0 modèle à l’échelle H0 (1:87) : https://www.prusaprinters.org/prints/5500 Benne à ciment pour train – échelle H0 (1:87): https://www.prusaprinters.org/prints/5503 Wagon à bagages de l’ancien temps échelle H0 : https://www.prusaprinters.org/prints/5501 Vieux wagon passagers échelle H0 : https://www.thingiverse.com/thing:1112510 Vieux wagon réservoir 1:87 (H0) : https://www.thingiverse.com/thing:3199283 Wagon passager russe – échelle H0: https://www.thingiverse.com/thing:2742465 Wagon couvert SZHD/RZHD 1:87 (H0): https://www.prusaprinters.org/prints/5512

Bâtiments et petits élements détaillés

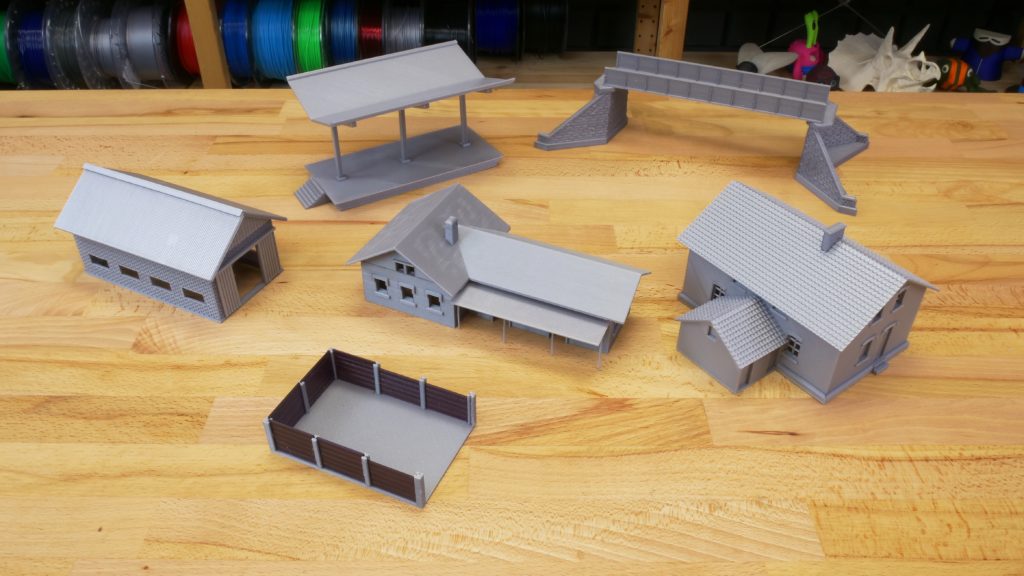

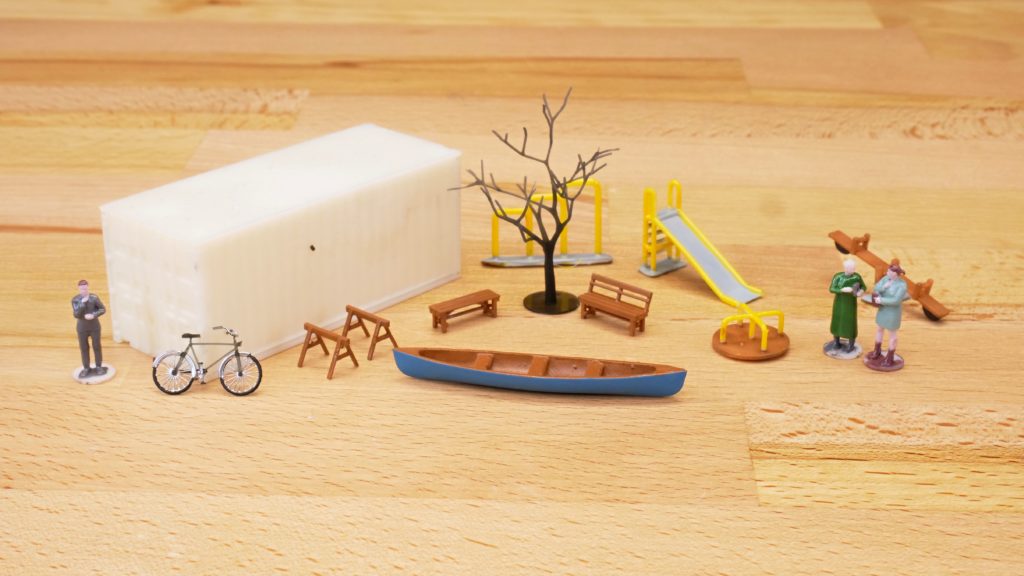

Les trains sont imprimés et prêts, il est donc temps d’imprimer quelques modèles statiques. C’est à dire des personnages humains, des bâtiments, des automobiles, du mobilier et toute une multitude d’autres modèles qui donneront à votre paysage une apparence authentique. Les grands modèles statiques (bâtiments) ont un gros avantage : ils peuvent être facilement imprimés en utilisant des imprimantes classiques FFF/FDM. Nous avons sélectionné quelques bâtiments (voir plus bas) que nous avons imprimés avec du Prusament PLA Galaxy silver en utilisant une buse de 0,4mm et une hauteur de couche de 0,15mm. Néanmoins, peu importe la couleur de filament dont vous disposez, tout sera peint. Par contre, vous pouvez utiliser plusieurs couleurs de filaments de diverses façons intéressantes – p. ex. le Prusament PLA Silver non peint peut représenter le ciment entre des briques.  Tous les modèles sont disponibles sur Thingiverse ou PrusaPrinters : Pont à Poutres : https://www.thingiverse.com/thing:3463147 Abri à bétail : https://www.thingiverse.com/thing:3270540 H0/HO Silo à charbon : https://www.prusaprinters.org/prints/5489 Quai de gare échalle H0 : https://www.thingiverse.com/thing:2656062 Modèle réduit de gare échelle H0 : https://www.prusaprinters.org/print/5470/ Les petits modèles sont un peu plus compliqués. Les petits éléments très détaillés tels que les personnages humains, le mobilier, les réverbères et tous les autres objets indispensables pour donner un aspect authentique à votre paysage doivent être imprimés avec une imprimante SLA.  Voici une sélection de plusieurs modèles pour commencer : Femme personnalisable avec manteau échelle 1/87 (H0): https://www.thingiverse.com/thing:2863048 Femme personnalisable avec manteau long échelle 1/87 (H0) – selfie : https://www.thingiverse.com/thing:3063503 Vélo échelle H0 / HO (non finalisé !): https://www.thingiverse.com/thing:3131722 (Le vélo doit être redimensionné de 20% sur les côtés pour pouvoir immprimer tous les détails. Le diamètre de la tête de support ne doit pas faire plus de 0,2mm.) Remix Canoë échelle H0 : https://www.thingiverse.com/thing:2993121 Traiteau échelle H0 : https://www.thingiverse.com/thing:2993130 Ensemble de mobilier d’extérieur échelle H0 : https://www.thingiverse.com/thing:2994789 Ensemble de bancs pour parc échelle H0 : https://www.thingiverse.com/thing:2998944 Terrain de jeux échelle H0 : https://www.thingiverse.com/thing:3067351 Container 20ft échelle H0 (piko-compatible) : https://www.thingiverse.com/thing:3372971 Arbre : https://www.thingiverse.com/thing:1196196 Les chemins de fer miniature et les imprimantes 3D sont incroyablement complémentaires. Il y a une multitude de modèles disponibles sur internet – et ils sont souvent gratuits ! Tout ce que vous avez à faire, c’est prendre votre temps pour faire votre choix. Et si vous ne trouvez pas le modèle qui vous convient, vous pouvez toujours céer le votre et le partager avec la communauté. L’autre chose intéressante c’est que même en comptant le prix le l’imprimante et celui des matériaux, vous économiserez quand même de l’argent en choisissant d’imprimer les éléments de bases plutôt qu’en les achetant. En plus, vous aurez la satisfaction d’avoir créé quelque chose de vraiment cool à partir de rien !
