En mayo lanzamos el Prusa ColorMix, nuestro modelo de mezcla de colores de código abierto, basado en el proyecto comunitario Full Spectrum. Entonces os prometimos que estábamos trabajando en un pack de filamentos específico.

Así que hemos dedicado el verano a desarrollar y probar, y aquí están los resultados: el nuevo Prusament PLA translúcido con cinco colores para mezclar, dos bobinas para añadir purpurina y tres nuevos colores de PLA como alternativa más viva.



Un pequeño resumen

ColorMix es una función incluida en EasyPrint y PrusaSlicer. Al utilizar cualquier impresora multi-color, te permite crear tonos de color adicionales a partir de los filamentos cargados. Funciona de forma similar a la impresión 2D por inyección de tinta. En este caso, gracias a un método denominado semitonos, todos los colores se imprimen utilizando únicamente tinta Cian, Magenta, Amarilla y Negra (CMYK) en un patrón variable de puntos.

En la impresión 3D, alternamos los colores por capas. Por ejemplo, una combinación de un 50% de cian y un 50% de amarillo crea el color verde cuando se observa desde una distancia normal. La combinación inicial es CMYW, donde W significa blanco, lo que ofrece suficientes opciones a la hora de imprimir en una impresora multi-material 4T. Necesitamos el blanco porque imprimimos en el aire, en lugar de sobre papel.

Perpetual Calendar de CalebTimoteo impreso en tonos azules y verdes (Prusament ColorMix Cyan, Blue, y Gold Glitter).



El negro se puede obtener mezclando cian, magenta y amarillo en proporciones iguales. Sin embargo, debido a la naturaleza de este método, el resultado es un gris azulado, en lugar de un negro auténtico. La Prusa XL+ de cinco cabezales y el MMU3 ofrecen la posibilidad de añadir filamento negro y combinar la paleta de colores CMYWK, lo que da como resultado 45 tonos. Las impresoras de la familia CORE equipadas con la actualización Bondtech INDX añaden la posibilidad de disponer de tres colores adicionales.

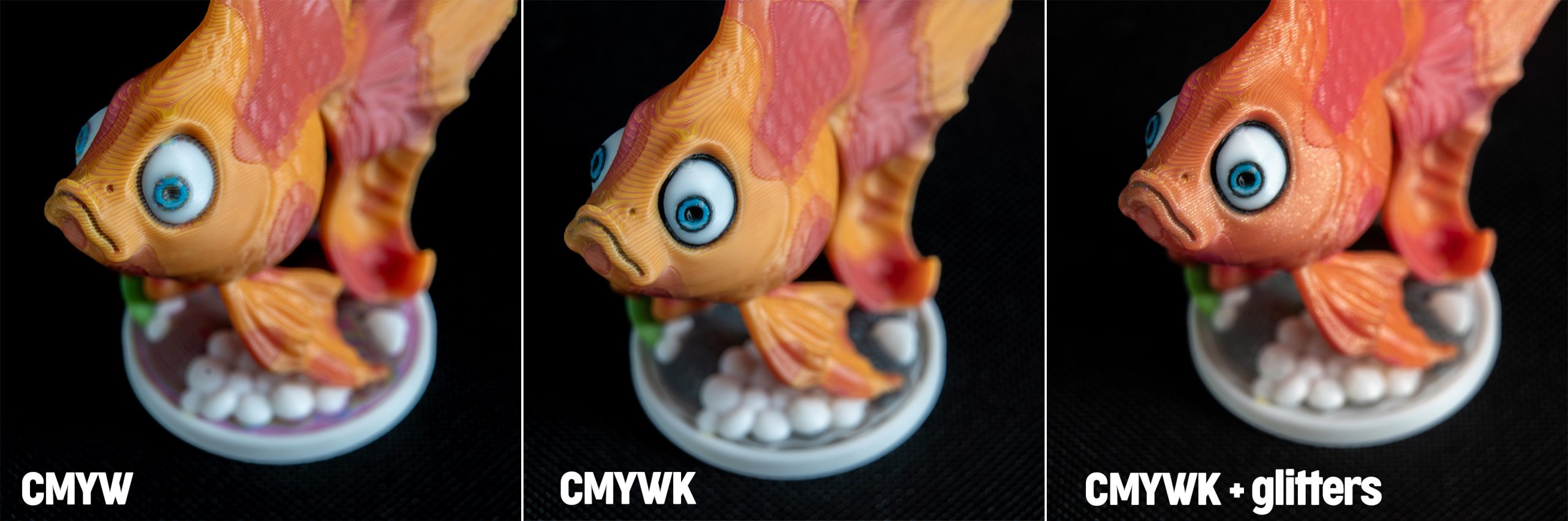

Prusament ColorMix Goldfish mezclados utilizando cuatro, cinco y siete filamentos.



¿Qué hay ahí fuera?

Una de las características que más nos gusta de ColorMix es que, en realidad, no depende de los filamentos. El modelo del software está calibrado con impresiones reales. Almacenamos estos datos en la base de datos de materiales OpenPrintTag, lo que nos permite predecir de forma fiable el resultado de mezclar cualquier color de PLA de Prusament.

La ventaja de utilizar los colores CMYWK radica en su práctica cobertura del espectro cromático. Además, dado que el modelo de color es similar al de la pintura con colores al agua, a un profano le resulta bastante fácil imaginarse los resultados de la mezcla.

Baby dragon de Vlado Turek, impreso usando el pack de PLA ColorMix.



Al incorporar el ColorMix al Prusaverse, hemos probado la mayoría de los juegos de filamentos CMYW y CMYWK disponibles en el mercado. La mayoría de ellos son opacos y presentan colores saturados. Los modelos impresos presentan así unos colores muy vivos. Sin embargo, en las superficies que no son completamente verticales, se aprecia un marcado efecto rayado debido a la alternancia de capas.

Sea animals de Real_Prints impreso utilizando la combinación de colores CMYK más saturada junto con Prusament PLA Jet Black y PLA ColorMix para comparar.



Hay muy pocas opciones translúcidas de CMYW(K) en el mercado, y ofrecen una mezcla mucho más suave de los colores, especialmente de los tonos cian, magenta y amarillo. Sin embargo, nos costó mucho encontrar un blanco y un negro adecuados para mezclar.

Prusament Mushrooms y ColorMix Calibration Cones en el que se muestra la comparación entre otro pack translúcido de CMYWK y el PLA ColorMix.



Mezclar o no mezclar

A partir de estas pruebas, decidimos desarrollar nuestro propio juego ColorMix, uno que sea semitranslúcido e incluya tonos de blanco y negro ideales para mezclar, ya que se trata de un hueco en el mercado. Queríamos mantener los colores vivos y, al mismo tiempo, minimizar el efecto rayado.

ColorMix Rainbow bookend de Barbora Maršíková y ColorMix Rainbow Planter de Noodlecraft.



Los filamentos translúcidos se mezclan muy bien entre sí, y cuando se utilizan en una proporción de 1:1 entre dos colores, resulta realmente difícil distinguir que se trata de una impresión ColorMix, incluso mirándola de cerca. Se obtienen unos tonos verdes, naranjas y violetas muy naturales.

Consulta la comparación de la opacidad de diferentes marcas de filamentos en las cabezas de las setas.



Como efecto secundario, la translucidez resuelve bastante bien el problema de las superficies horizontales. En el modelo de prueba, vemos que incluso las capas superior e inferior, que son planas, parecen tener el color mezclado.

En estas impresiones de prueba, las superficies se han impreso en paralelo, en perpendicular y en un ángulo de 45° con respecto a la lámina de impresión. Fíjate en que hay muy poca variación de color entre ellas.



Conseguir una buena mezcla con el pack CMY es bastante fácil. Lo complicado fue encontrar la opacidad adecuada para los filamentos blanco y negro. Los resultados de ColorMix siempre tienden a ser más oscuros cuando se mezclan dos colores, por lo que el negro los domina rápidamente. El blanco opaco hace que las mezclas tengan un aspecto pastel, en lugar de ser simplemente tonos más claros. Probamos diferentes pigmentos y dimos con un conjunto al que llamamos PLA ColorMix, que incluye filamentos de cian, magenta, amarillo, negro y blanco con la opacidad relativa adecuada para una mezcla perfecta. Otras marcas suelen incluir solo un filamento gris para completar el paquete, pero eso no funciona muy bien para ningún tipo de sombreado.

Book Page Holder de fifindr. El modelo consta de dos piezas, ambas impresas con los mismos dos filamentos, pero con diferentes proporciones de ColorMix.



Curiosamente, cuando encontramos la combinación translúcida óptima, empezamos a echar de menos los colores vivos. Por eso decidimos conservar los filamentos de cian, magenta y amarillo saturados con los que comenzamos las pruebas, y también los añadimos a la gama de PLA con el nombre PLA CMYK. Puedes elegir entre el brillo y la mezcla, dependiendo del resultado que quieras conseguir o de la geometría de tu modelo. El filamento CMYK oculta cualquier estructura de relleno que pudiera verse a través de los filamentos ColorMix. Como cuarto filamento, el pack CMYK utiliza Prusament PLA Pristine White. El ColorMix White tiene una saturación demasiado clara para ellos.

Echa un vistazo a la comparación entre la mezcla de cian y magenta en el modelo Goldfish.



Como se ha mencionado anteriormente, nuestros filamentos ColorMix son semitranslúcidos. Esta propiedad permite que la luz atraviese las capas finas, lo que hace que los colores se superpongan ópticamente en lugar de bloquearse entre sí. Al mismo tiempo, sí bloquean la luz cuando se imprimen en un volumen mayor. Su translucidez se aprecia muy bien al imprimir un modelo en modo jarrón.

Las propiedades translúcidas se aprecian en el Spiral Vase Rose de lytta. A la derecha, puedes ver una comparación del Prusament PLA Jet Black y el Prusament PLA ColorMix Black.



Un toque de purpurina

Con tres ranuras de filamento más en la CORE One+ INDX, nos preguntamos qué más valdría la pena añadir. Dada la popularidad de nuestros PLA Galaxy, decidimos ofrecer un toque de purpurina para cada color.

Dragón acuático sombreado utilizando el ColorMix Shading. El color base es PLA Emerald  Green, y el sombreado se realiza utilizando ColorMix Gold Glitter y Silver Glitter.



Se presenta en forma de ColorMix Gold Glitter y Silver Glitter. Ambos tienen como base el PLA Natural, por lo que no alteran los tonos de color. Se pueden utilizar junto con los colores ColorMix CMYWK. Además de la purpurina, aportan una gran variedad de matices en la escala de blancos y negros.

Los ColorMix Calibration Cones mostrando todas las combinaciones posibles de escala de grises.



Low Poly Mountain de Prints. Las diferentes combinaciones de blanco, purpurina dorada y purpurina plateada permiten crear un efecto de sombreado muy vivo en las cimas nevadas de las montañas. Una mezcla en proporción 1:1 de ambas purpurinas convierte un río en un iceberg.



Pero, además, puedes convertir cualquier impresión en PLA en un «Galaxy». Basta con mezclar en proporción 1:1 cualquier PLA con uno de los purpurinas para conseguir un aspecto brillante. Esto funciona mejor con colores oscuros: el Blood Red, Emerald Green, Royal Blue, o Anthracite Grey son buenos ejemplos. La purpurina del ColorMix no reduce la intensidad de estos colores.

El efecto Galaxy se muestra en el Cute Stylized Dinosaur Toy de BMoArtist. Los filamentos base son PLA Emerald Green, PLA Lipsick Red, y PLA Royal Blue. Los soportes se imprimen utilizando purpurina pura, y la proporción de mezcla es de 1:1.



Incluso puedes mezclar las purpurinas con PLA Woodfill, lo que puede resultar interesante para imprimir objetos de decoración para el hogar. Al utilizar dos proporciones diferentes de los filamentos, aumentas sutilmente el contraste entre las superficies.

Prusament Woodfill Pastel Brown mezclado con ColorMix Gold Glitter en el Spiral Plant Pot.



Colores y precio

En estos momentos estamos lanzando el PLA ColorMix translúcido en los cinco colores básicos: Cyan, Magenta, Yellow, White, and Black, y el par de acentos de purpurina, Gold y Silver. Puedes comprar 1 kg por 32.99 USD / 32.99 EUR (IVA incluido).

Dado que su uso conjunto es lo más recomendable, también puedes adquirir un pack PLA ColorMix con los siete filamentos por 209.99 USD / 180.49 EUR (IVA incluido).



Además, añadimos los filamentos PLA CMYK, la versión opaca de CiaCyann, Magenta y Yellow. Se incluyen en un pack PLA CMYK de cuatro bobinas, que incluye Prusament PLA Pristine White, una combinación ideal para impresoras de 4 cabezales. Si se añade negro, recomendamos el ColorMix Black. El precio por 1 kg es el mismo y el pack está disponible por 143.99 USD / 123.99 EUR (IVA incluido).

Para que te hagas una idea de cuántas combinaciones de colores puedes obtener con los filamentos disponibles, hemos elaborado una tabla resumen:

En qué destaca ColorMix

Como técnica de impresión 3D, resulta bastante impresionante, pero aún no hay muchos modelos disponibles. Echemos un vistazo a algunas posibles aplicaciones.



No se trata solo de añadir más colores, sino que la ventaja es que se crean matices de colores similares. Gracias a ello, las impresiones de ColorMix no parecen juguetes baratos. A menudo no se necesitan cinco u ocho colores diferentes para un modelo, sino que lo que se necesita es resaltar su estructura o distinguir sus características.



Nos parece una opción estupenda para todo tipo de modelos educativos. Deben colorearse para que resulten descriptivos, como las células de arriba.

Anatomic Heart by Malte.



Pero no olvides que funciona con cualquier filamento; tanto si necesitas imprimir una imitación de llamas, piezas de motor para miniaturas o un paisaje natural, el resultado siempre será más natural si utilizas el método de sombreado. Y, en el mejor de los casos, esos modelos deberían parecerse a los reales. Más allá de los nuevos paquetes de filamentos, podemos demostrarlo con el modelo anatómico del corazón, en el que se ha utilizado una mezcla de PLA Blood Red y PLA Vanilla White para separar las aurículas y los ventrículos.

Sea animals – set de Real_Prints impresos juntando la Prusa CORE One+ INDX y la combinación de filamentos CMYWK (se han retirado los soportes para la foto).



El pack ColorMix te permite utilizar una amplia paleta de colores sin necesidad de disponer de una gran colección de filamentos. Esto resulta muy práctico para imprimir juguetes, regalos o piezas decorativas.

Al combinar los filamentos blanco y negro con ambos tipos de purpurina se obtienen unos 20 tonos en la escala de grises. Esto ofrece la oportunidad de dar un aspecto más realista a esculturas y maquetas arquitectónicas o de imprimir elegantes fotografías en blanco y negro.

El sombreado en escala de grises también es perfecto para crear modelos realistas de muchos animales, como este ColorMix Tabby Cat (Cmykočka) de Vladimír Kafka.



Consejos y trucos

Hay algunas reglas que debes seguir. En primer lugar, utiliza una altura de capa de un máximo de 0.15 mm. Esto ofrece muy buenos resultados, como puedes ver en las imágenes de este artículo. Para un resultado perfecto, una altura de capa de 0.1 mm sería aún mejor, pero aumenta considerablemente el tiempo de impresión y, por lo general, no es necesario.



El tipo de relleno recomendado es gyroid con una densidad del 5-10%, dependiendo de la geometría del modelo. Debido a su translucidez, el relleno puede ser visible en ocasiones, y de esta forma la estructura resulta uniforme. No olvides que el mejor resultado se consigue en superficies impresas verticalmente.



Una observación importante: nos gustaría establecer una convención sobre el orden de los filamentos para facilitar el intercambio y la impresión de los modelos de los demás. Todos los modelos diseñados para el filamento ColorMix que compartimos tienen los filamentos cargados en el siguiente orden: cian, magenta, amarillo, blanco, negro, dorado y plateado. El orden es el mismo tanto si la impresora tiene cuatro, cinco u ocho herramientas. Puedes configurarlo en PrusaSlicer y guardarlo como un ajuste preestablecido.



Esto no acaba aquí

Gracias al modelo de color del software para la mezcla, a la implementación en EasyPrint y PrusaSlicer, y a los paquetes de filamentos ColorMix y CMYK, ya disponemos de todas las herramientas necesarias para que disfrutes de una experiencia de impresión fluida y llena de color.

Los ColorMix memes de Kryštof Kohout se crearon usando la app de ColorMix Image mapper .



No dejamos de plantearnos nuevas y diferentes formas de utilizar esta técnica. Una posibilidad es la asignación automática de colores a modelos de impresión 3D, como este ColorMix Image mapper de nuestro compañero Kryštof Kohout o el Color Mix Lab del usuario de Printables MichaelQ.



Cabe destacar que ahora las nuevas aplicaciones aparecen a un ritmo más rápido que antes y que existen todo tipo de métodos de coloreado automático. Una opción interesante es Gradient Chef, creada por el usuario de Printables BreitIdeasInc.

Prusament Sci–Fi Vase y low-poly bunny de la Galería de Formas de PrusaSlicer coloreadas con la aplicación Gradient Chef.



Mezclar cuatro colores sería técnicamente posible, pero los resultados simplemente no quedan bien. Es como mojar el pincel en todas las acuarelas: al final, lo único que se obtiene es un marrón turbio. Pero, ¿qué tal mezclar diferentes materiales? En el caso del PETG, la mezcla de PC y el TPU, esto funciona muy bien, aunque todavía no tenemos claro para qué sirve.



Nos gustaría animaros a diseñar, pintar y compartir vuestras creaciones de ColorMix en Printables.com, utilizando la etiqueta «colormix» para que sean fáciles de encontrar. Estamos deseando ver vuestras ideas.

¡Felices impresiones!
