Vor einigen Jahren haben wir einen <Kurzartikel geschrieben, in dem wir beschrieben haben, wie man geprägte Bilder und Lithophanien macht. Wir sind der Meinung, dass es an der Zeit ist, ältere Artikel aufzufrischen, zu erweitern und zu aktualisieren, da es viele Neulinge in der Community gibt und außerdem viele Dinge seitdem einfacher und benutzerfreundlicher geworden sind. Dieses Mal zeigen wir Ihnen einige nützliche Tipps, wie Sie mit Filament-Farbkombinationen ziemlich coole Dinge machen können. Wir verraten Ihnen, wie Sie Filament-Farben in verschiedenen Schattierungen mischen oder einen schönen sanften Farbverlauf in Ihren Lithophan-Projekten machen können. Mit ein wenig Ausprobieren können Sie großartig aussehende Bilder in 3D drucken, ohne dass Sie sie nachbearbeiten müssen. Und wir möchten auch über die HueForge App sprechen, die ein großartiger Begleiter für das Drucken von farbigen Bildern ist, da sie bei der Auswahl der besten Filament-Farben für jedes Projekt sehr hilfreich ist.

Prägen wie ein Boss

Beginnen wir mit einer der einfachsten Anwendungen für Farbwechsel und das Spiel mit Farbkombinationen – dem Prägen. Diese nützliche Funktion kann für verschiedene Logos, Aufnäher und andere Modelle verwendet werden, die mehrfarbig gedruckt werden sollen (ohne dass Sie das MMU3 Upgrade verwenden müssen). Bisher erforderte der Prägevorgang mehrere Schritte, bevor Sie ein Bild in ein 3D-druckbares Objekt verwandeln konnten. Jetzt können Sie die meisten davon dank des PrusaSlicer .svg Prägewerkzeugs überspringen. Wenn Sie die Datei importieren, können Sie sie mit PrusaSlicer so bearbeiten, als wäre sie ein festes Objekt. Sie können die Dicke, die Ausrichtung, den Maßstab usw. anpassen. Es ist wirklich einfach – probieren Sie es aus! Sie können einfach dieser Anleitung folgen.

Svg-Importtool (links) und eine Vorschau des geslicten geprägten Bildes mit Farbwechsel (rechts)

Und wenn Sie keine .svg-Datei haben, machen Sie sich keine Sorgen. Es gibt kostenlose Programme, mit denen Sie .png- oder .jpeg-Bilder in das besser bearbeitbare .svg-Format umwandeln können: Inkscape, und Adobe Express, um nur ein paar zu nennen.

Lithophanien 101

Konzentrieren wir uns nun auf komplexere Formen: Lithophane. In seiner einfachsten Form ist das Erstellen von Lithophanen recht einfach. Verwenden Sie einfach ein beliebiges Lithophane-Tool, das online verfügbar ist, wie Image to Lithophane von 3D Printing Rocks, und drucken Sie das Modell mit lichtdurchlässigem Filament, wie Prusament PLA Vanilla White. Mit Gegenlicht erhalten Sie eine Schwarz-Weiß-Fotografie. Aber mit Farbwechsel können wir noch viel mehr erreichen: naturgetreue Bilder, farbige Grafiken und Lithophane, alles mit mehreren Farben und Schattierungen. Und wie? Indem Sie mit der Transparenz des Filaments und Farbverläufen spielen.

Nützliche Tipps zum Drucken von Schwarz-Weiß-Lithophanien:

• Drucken Sie in dünnen Schichten (0,1 mm) und mit mindestens 90 % Gitter-Infill
• Sie können das gedruckte Modell einfärben, um es realistischer zu machen.
• Sie können den Kontrast erhöhen, indem Sie einen Farbwechsel einstellen und eine oder zwei Schichten einer dunkleren Farbe über das Modell legen.

Filament-Farben und Transparenz

Wahrscheinlich erinnern Sie sich noch an die Grundlagen der Farbmischung aus der Grundschule: Wenn Sie Rot und Blau mischen, erhalten Sie Lila usw. Vielleicht ist Ihnen auch unser Farbrechner auf der Prusament Resin Color Kit Produktseite aufgefallen – hier können Sie noch mehr Farbkombinationen kennenlernen. Aber wie lässt sich diese Farbmischung auf Filamente anwenden?

Nun, jedes Filament hat einen bestimmten Grad an Lichtdurchlässigkeit. Wenn es in dünnen Schichten gedruckt wird, kann es wie ein Farbfilter wirken, ähnlich wie bei der Fotografie. Wenn Sie sich diese Tabelle ansehen, erfahren Sie, dass die Materialtransparenz etwas ist, das quantifiziert werden kann. Das ist auch der Grund, warum HueForge uns gebeten hat, diese Parameter für ihre App zu messen – um die Bibliothek zu füllen. Diese Werte können zwar speziell für HueForge verwendet werden, aber sie können Ihnen auch einen Hinweis darauf geben, welches Filament transparenter ist als ein anderes. Die Werte in der Tabelle erhalten eine Bewertung von 0,1 bis 100. 0,1 ist das am wenigsten transparente Filament (z.B. jedes mit Kohlenstoff gefüllte Prusament) und 100 ist das klarste Filament (z.B. Clear PETG).

Das bedeutet, dass, wenn Sie dunkle Filamente mit den niedrigsten Werten nehmen und sie über eine beliebige andere Farbe drucken, unabhängig von der Dicke, die untere Farbe größtenteils verschwinden wird, da diese dunklen Filamente eine fast undurchdringliche Barriere für das Licht machen. Wenn Sie dagegen ein klares Filament in einer dünnen Schicht über eine beliebige Farbe drucken, wird sich die Farbe kaum verändern, da das Licht leicht durch die klare Schicht dringt. Offensichtlich sind diese Effekte bei verschiedenen Schichthöhen mehr oder weniger sichtbar.

Übrigens ist die Messung nach den HueForge Standards eine große Sache, denn jetzt können Sie unsere Filament-Kombinationen und die daraus resultierenden Farben in der Vorschau sehen, ohne zu raten! Bleiben Sie also dran, um mehr zu erfahren.

Ein schönes Beispiel für die Transparenz von Filamenten: Beachten Sie, dass das Prusament PLA Oh My Gold transparent ist. Wenn es in einer Schicht gedruckt wird, erhält es einen Farbton, der näher an der Farbe unten liegt (PLA Lime Green). Hier wird die Farbe leicht grünlich und wird mit mehreren Schichten goldener. Das Gleiche ist bei dem Prusament PLA Pristine White auf diesem Foto leicht zu erkennen.

Mit diesem Wissen können Sie verschiedene Farben als Filter mit unterschiedlichen Eigenschaften verwenden. Noch einmal: Wenn Sie eine rote Basisschicht nehmen und eine dünne Schicht Blau darüber verteilen (oder umgekehrt), erhalten Sie Lila. Der Farbton der violetten Farbe kann etwas roter oder etwas blauer sein, je nach Lichtdurchlässigkeit und Dicke der oberen Farbe. Und dieses Prinzip lässt sich auf fast jede Farbe des Filaments anwenden. Und zum Glück ist unser Prusament Portfolio in den letzten Jahren stark gewachsen, so dass Sie sich bei den Farbkombinationen austoben können!

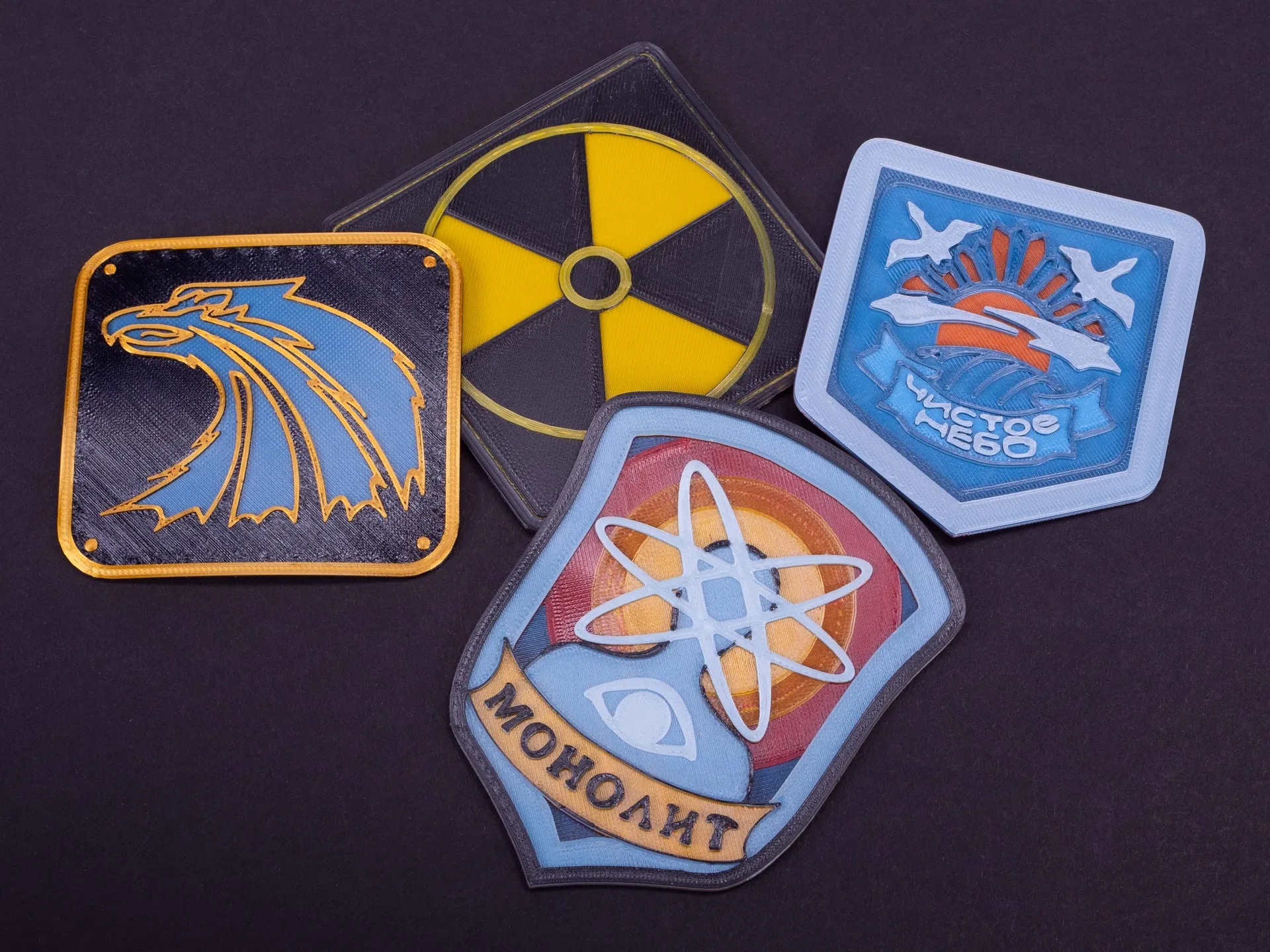

Ein schönes Beispiel für eine sehr einfache Farbkombination sehen Sie auf den Gummipatches, die ich früher für LARP-Spiele zum Thema Stalker gedruckt habe. Hier war ich durch die in unserem E-Shop verfügbaren flexiblen Filament-Farben eingeschränkt, so dass ich sie mischen und mit der Transluzenz spielen musste. Die orange Farbe auf diesen Flicken ist zum Beispiel eine Mischung aus zwei dünnen Schichten, von denen eine rot und die andere gelb ist (ich hatte kein orangefarbenes Flex). Auch der blaue Farbverlauf wurde durch das Mischen von blauen Schichten mit Schwarz oder Weiß erzielt.

Ein weiteres großartiges Beispiel für einen Farbverlauf, der mit Transluzenz gemacht wurde: Sehen Sie sich zunächst den Hintergrund an. Diese warme gelbe Farbe ist etwas, das das Prusament PLA-Portfolio im Moment nicht bietet. Aber wenn Sie eine Schicht Pineapple yellow über Prusa Orange drucken, erhalten Sie einen solchen Ton. Zweitens: Beachten Sie die Brille des Mannes. Der Farbübergang von dunklem Orange zu hellem Gelb ist erstaunlich, nicht wahr? Und es ist ganz einfach – es ist nur ein dunkler Hintergrund, 5 Schichten Prusa Orange, 5 Schichten von Pineapple Yellow und darüber 3 Schichten Vanilla White PLA. Ein ähnlicher Farbverlauf kann mit fast jeder Farbe mit geeigneter Transparenz erstellt werden.

Die Auswahl der richtigen Farbe

Aber wie wählt man die richtigen Farben für die Lithophanien aus? Nun, wir wollen Sie nicht anlügen. Es ist ein bisschen wie Alchemie. Bei einem schwarz & weißen Farbverlauf ist es recht einfach, aber um mehr Farben zu erhalten, bedarf es einiger Tests und Erfahrung. Mit einer PrusaSlicer Farbvorschau lässt sich das erahnen, aber sie gibt Ihnen keinen Hinweis auf die Transparenz des Filaments und die resultierende Farbkombination. Glücklicherweise gibt es eine HueForge App, die sowohl für Anfänger als auch für Experten auf diesem Gebiet sehr hilfreich ist. Dies ist eine App, die eine riesige Datenbank mit Filamenten und deren Transparenzwerten enthält. Dank dieser Funktion können Sie eine Vorschau des Modells sehen, bevor Sie es drucken. Außerdem haben Sie die Möglichkeit, verschiedene Dinge einzustellen, wie z.B. die Lichtquelle, die Form und Größe der Lithophanien und vieles mehr. Sie haben mehrere Videoanleitungen online, die Ihnen helfen werden, so schnell wie möglich ein Profi zu werden.

Beachten Sie, dass unser Prusament-Portfolio auch in HueForge enthalten ist! Und wie wir schon sagten, haben wir die gemessenen Transparenzwerte sogar in unsere Online-Hilfe Webseite aufgenommen, damit Sie die Materialeigenschaften vergleichen können. Und warum ist es gut, dass die Filamente gemessen und in das HueForge Programm aufgenommen wurden? Nun, jetzt können Sie einfach ein beliebiges Foto nehmen, die Prusament-Farben auswählen, die Ihnen zur Verfügung stehen, und mit der Hilfe von HueForge können Sie im Handumdrehen auffallend schöne farbige Bilder in 3D drucken. Das Programm leitet Sie an, die beste Farbkombination zu machen, damit das Endergebnis den Originalfarben möglichst nahe kommt.

Beispiel für den HueForge-Prozess: Quellbild (oben), HueForge Farbvorschau (Mitte), 3D gedrucktes farbiges Lithophan (unten). Beachten Sie, dass wir eine rote Schicht anstelle von rPLA Algenpigment verwendet haben, was insgesamt zu einem stärkeren Rotton als in der Vorschau führte. Verwendete Farben (von unten nach oben): Prusament PLA Galaxy Black, Lipstick Red, Prusa Orange, Oh My Gold, Pristine White.

Ein paar zusätzliche Tipps

Schließlich haben wir noch ein paar zusätzliche Tipps für Sie. Diese können sowohl für einfache Experimente im PrusaSlicer als auch für fortgeschrittene Färbungen im HueForge hilfreich sein. Wir haben diese Dinge auf die harte Tour gelernt, so dass Sie hoffentlich nicht die gleichen Fehler machen müssen 🙂

• Drucken Sie es mit Standard-PLA-Materialien. Sie werden bald herausfinden, dass die meisten Lithophanien ziemlich komplexe Modelle sind, die mit anderen Filamenten als PLA nur schwer zu drucken sind. Und das Kombinieren von Farben in dünnen Schichten ist auch etwas, was Sie mit anderen Materialien wie PETG nicht unbedingt machen wollen. Mit Holz gefüllte oder anderweitig veränderte Filamente sind ebenfalls keine gute Wahl, selbst wenn das Bindepolymer PLA ist.
• Halten Sie die Filamente trocken. Sonst werden Sie mit einer Menge Fäden konfrontiert.
• Drucken Sie in dünnen Schichten. Die gleichmäßigsten Farbverläufe lassen sich erzielen, wenn Sie die Lichtdurchlässigkeit des Filaments nutzen, die in dünnen Schichten am deutlichsten ist. Aber es besteht ein erhöhtes Risiko von Fehlern.
• Erwarten Sie unerwartete Farben. Um ehrlich zu sein, sind die meisten unserer Projekte anders ausgefallen, als wir es erwartet hätten. Nicht auf eine schlechte Art und Weise, aber anders. Es ist eine Herausforderung, die richtigen Farbkombinationen zu finden, und die Vorschaubilder in den Programmen können von dem abweichen, was Sie in der realen Welt sehen werden. Selbst in HueForge gibt es einige kleine Unterschiede zu echten 3D-Drucken.
• Vermeiden Sie es, Bilder in 3D zu drucken, die viel zu komplex sind. Das einfachste Lithophan ist eines, das aus schwarzen & weißen Bildern mit einfachen Formen gedruckt wird. Ein hochkomplexes Foto mit hellen und dunklen Flecken in allen erdenklichen Farben und sowohl scharfen als auch unscharfen Teilen zu drucken, ist schwierig, wenn nicht gar unmöglich.
• Sparen Sie Zeit für die Nachbearbeitung. Haben wir vergessen zu erwähnen, wie oft wir gescheitert sind? Es braucht einige Zeit und eine Menge Versuch und Irrtum, um alles zu lernen.

Hier ist ein Beispiel für einige Fehler in einem Bild:

1. Eine Schicht wurde gedruckt mit rPLA Corn Pigment. Dieses Filament eignet sich nicht zum Drucken von dünnen Schichten mit vielen Einzügen. Ein Standard-PLA wäre besser.
2. Alle verwendeten Filamente waren alt und voller Feuchtigkeit. Das verursachte eine Menge Fadenbildung.
3. Wir hatten erwartet, dass das rPLA weniger transparent sein würde und das PLA Prusa Orange transparenter. Das gesamte Bild sollte mehr gelb/beige und weniger orange sein. Hier ist eine der wenigen Vorschauen, bei denen der Visualisierer von HueForge leicht von den tatsächlichen Farben abwich (siehe die HueForge-Vorschau unten).

Es ist möglich, die Filament-Transparenzwerte im HueForge entsprechend dem tatsächlichen Ergebnis anzupassen. Unten sehen Sie die Vorschau mit geänderten Transparenzwerten, die dem gedruckten Ergebnis näher kommen. Beachten Sie die hervorgehobenen (geänderten) Transparenzwerte für Prusa Orange und Corn Pigment PLA. Beachten Sie, dass dies in den meisten Fällen nicht notwendig ist und es möglich ist, dass wir tatsächlich einen Benutzerfehler übersehen haben, den wir unterwegs gemacht haben. Die HueForge-Transparenzwerte sind gut gemessen und funktionieren in der Regel sehr gut, so dass keine Anpassung erforderlich ist.

Schließlich haben wir diese angepassten Transparenzwerte verwendet, um den Farbwechsel anders einzustellen und das Modell neu zu drucken. Es genügte, den Farbwechsel auf Orange nur eine Schicht tiefer einzustellen. Das Ergebnis ist immer noch nicht toll, aber der Orangeton wurde beseitigt und die Farbkombination kommt dem Originalfoto viel näher, siehe unten.

Das alte Modell hat 2 Schichten Prusa Orange (links), verglichen mit dem neuen Modell mit nur 1 Schicht Prusa Orange (rechts). Die Farben des neueren Modells sind näher am Originalbild.

Wie gefällt Ihnen das Mischen von Filament-Farben? War dieser Artikel hilfreich? Wir sind gespannt auf die schönen Kreationen, die Sie mit Farbwechseln machen.

Viel Spaß beim Drucken!
