Muchas personas, que comienzan con la impresión 3D, a menudo se limitan a imprimir modelos descargados de PrusaPrinters y otros sitios como Thingiverse o MyMiniFactory. No hay nada de malo en eso, por supuesto, pero las opciones de impresión 3D son mucho más amplias que eso. Una vez que te adentras en los secretos de la creación de tus propios modelos, descubrirás un mundo completamente nuevo.

Antes de comenzar a explorar programas avanzados de modelado 3D (recomendamos, por ejemplo, Fusion 360, Blender, SketchUp o Rhinoceros), también puedes disfrutar haciendo tus propios modelos de una manera más sencilla. ¿Qué tal imprimir un colgante con el logotipo de tu equipo deportivo favorito, imprimir una imagen dibujada por su hijo o convertir la foto de su familia en una litofanía? Hay varias formas de realizar esta tarea y te mostraré dos básicas. Ambas utilizan aplicaciones de uso gratuito.

Modelo 3D a partir de una imagen 2D

No todas las imágenes tienen una buena impresión en 3D, pero si elige bien, puedes sorprenderte gratamente. En general, cuanto menos compleja es una imagen, mejor es el modelo resultante. Es importante que la imagen de origen tenga colores claramente separados y que la transición entre ellos esté claramente definida y no sea gradual. Si la imagen contiene pequeños detalles, puedes mejorar la calidad de impresión utilizando una boquilla más pequeña de 0.25mm de diámetro. Puedes leer todo sobre boquillas de diferente diámetro en nuestro artículo anterior. Aquí hay dos ejemplos de imágenes que hemos estado convirtiendo para la impresión 3D.

Primero, escaneamos la imagen. Supongo que no es necesario mencionar que cuantos más DPI mejor. Para obtener los mejores resultados, «limpia» la imagen escaneada en cualquier editor de gráficos – concéntrate en limpiar los fondos y lograr transiciones de color claras. Y luego simplemente abre la herramienta Selva en el navegador.

  1. En la ventana del programa, haz clic en Upload image and upload the image you want to work with.
  2. La imagen ha sido cargada y puedes modificarla usando los dos controles deslizantes llamadosThreshold (Editar ancho de capa) y Height. Modifica estos valores para lograr el aspecto deseado.
  3. Luego guarde la imagen, para que pueda editarse más, usando el botón Download a Standard Quality STL for free. Por supuesto, también puedes usar la versión de pago y descargar un archivo en «Alta calidad» por 2.5$. La versión de pago te permite exportar el archivo a una resolución más alta – esto puede ser útil si tu imagen tiene líneas finas. Sin embargo, para la gran mayoría de los objetos, la calidad estándar será suficiente.

Abriremos el archivo guardado en la app online de Tinkercad. También debes registrarte gratis aquí para poder editar los objetos.

  1. Después de iniciar sesión en Tinkercad, podemos comenzar a cargar un archivo creando un nuevo proyecto, usando «Create new design»

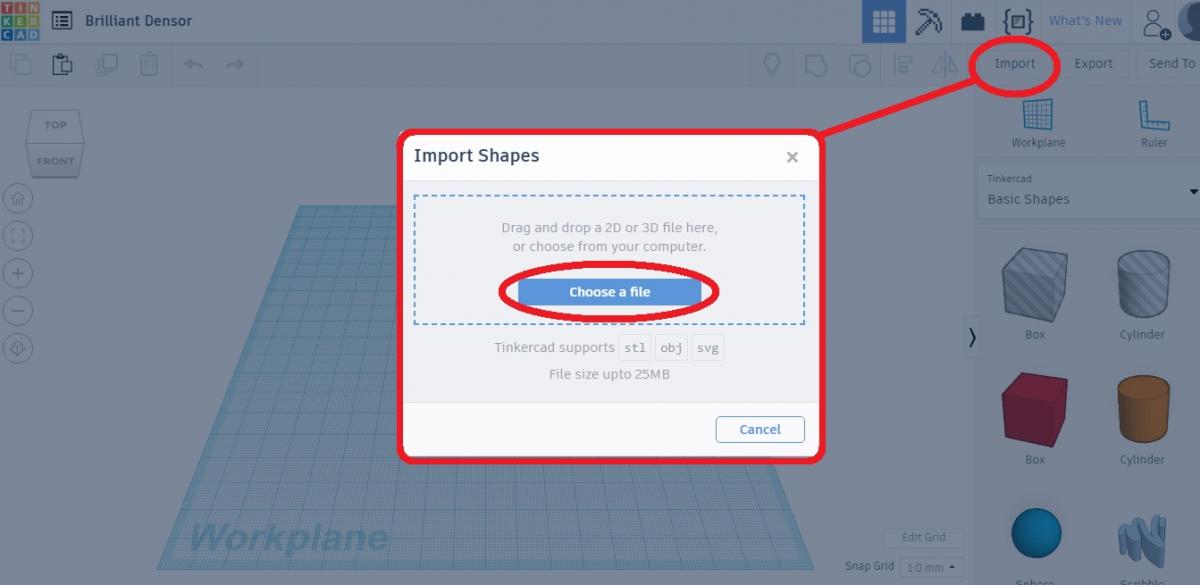

  2. Luego, en el escritorio, usa el botón «Import» para seleccionar el archivo a editar y confirma la selección presionando “Choose file”.
  3. Una vez que tenemos el archivo que seleccionaste, comprobamos su tamaño. El tamaño se puede ajustar aún más cambiando el número en el campo de «Scale». Cambiaremos la escala a 500 para nuestro logo.
  4. Una vez que haya importado un objeto, puede exportarlo inmediatamente como un archivo .stl y luego imprimirlo, o usar las diversas funciones de Tinkercad para modificar el archivo para que cumpla con tus requisitos. Por ejemplo, añadimos una base debajo del objeto y un aro para crear un llavero.

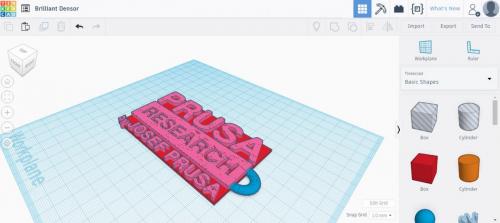

  5. Para hacer un llavero a partir de un logotipo, añade objetos del menú del lado derecho, específicamente el cuadrado y el aro, al espacio de trabajo. Estos objetos se pueden editar utilizando marcas blancas en los bordes. Estiramos el cuadrado a lo largo del área del logo y lo encogimos para que el logo sea visible. Luego creamos la correa de la llave moviendo un aro redimensionado al colgante para que solo la mitad del objeto sea visible.
  6. Luego, convertimos el archivo modificado al formato .stl listo para cortar usando el botón de «Export».

El modelo está casi listo para la impresión 3D. Abriremos este archivo en PrusaSlicer y luego simplemente ajusta su tamaño (o añade un borde y soporte si es necesario). También puede intentar utilizar Colorprint para preparar un objeto multicolor. Entonces finalmente puedes imprimir el modelo.

Fotos y litofanía

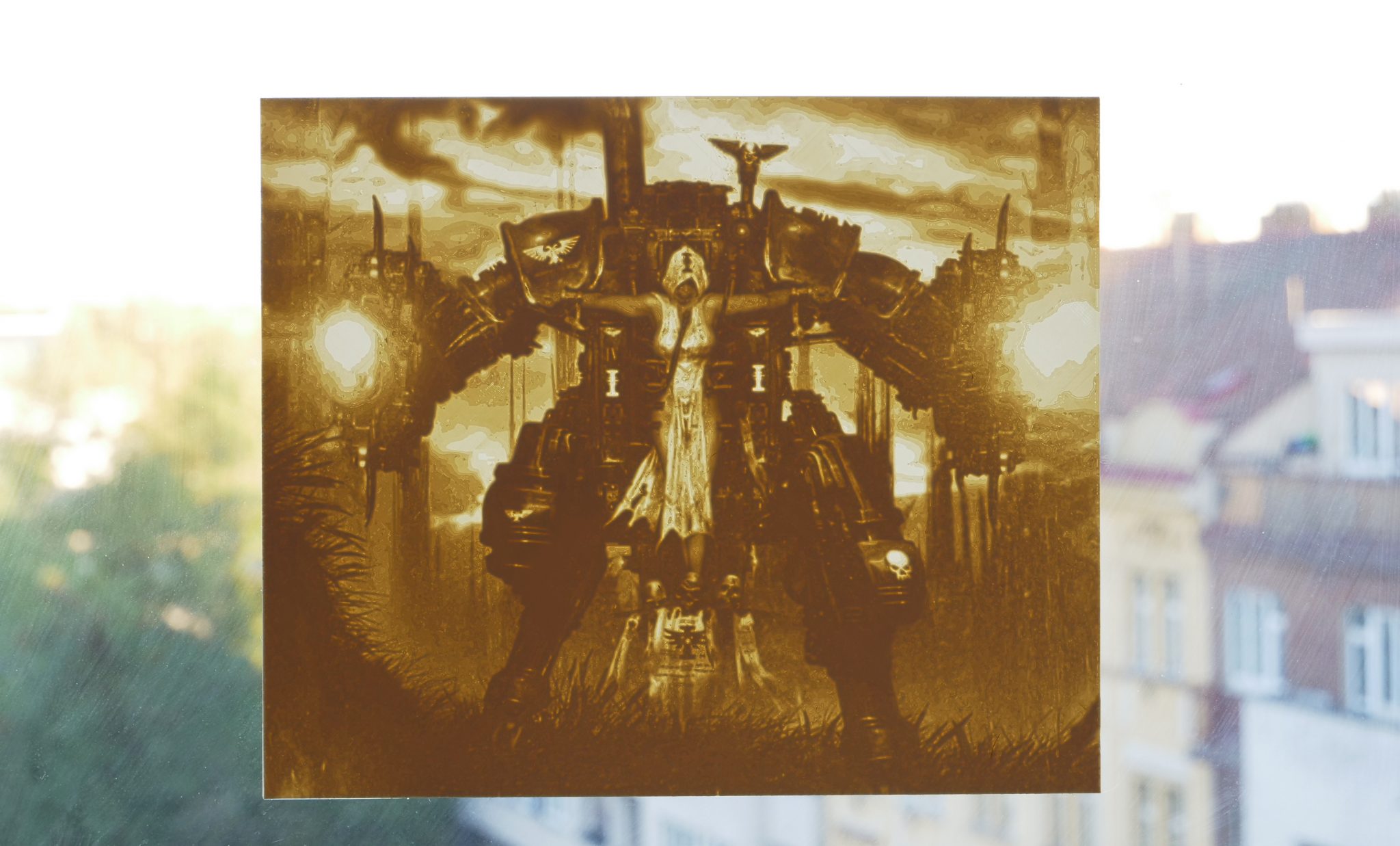

Otra posibilidad de convertir imágenes 2D a impresión 3D es una litofanía, a veces se denomina impresión fotográfica 3D. Litofanía (del francés: lithophanie) es una obra de arte grabada o modelada hecha de una porcelana translúcida muy fina. La imagen real solo se puede ver claramente cuando está iluminada por una luz de fondo. La litofanía representa una imagen tridimensional, completamente diferente de los grabados bidimensionales y los daguerrotipos que son «planos». Las imágenes cambian sus características dependiendo de la fuente de luz detrás de ellas.

¿Qué es lo que hay que hacer? ¡Solo coje una foto o cualquier otra imagen! No es necesario tener conocimientos de software 3D. Se puede crear un archivo STL con una aplicación en línea disponible en http://3dp.rocks/lithophane/.

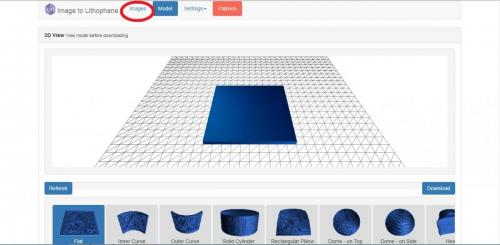

  1. En la barra superior, haz clic en «Images» y arrastra la foto seleccionada a la ventana. Recomendamos subir fotos con una resolución más baja, por ejemplo, 500×500. Esta resolución es suficiente para crear un modelo atractivo y el cálculo lleva mucho menos tiempo.
  2. Después de cargar una imagen, se debe generar automáticamente un modelo 3D. El último botón de la barra superior es «Settings» donde puede cambiar la configuración de generación del modelo. Para explicar los conceptos básicos: en «Settings / Image settings», se encuentra la edición de la imagen de origen. El primer control deslizante también es el más importante. – Positive Image / Negative Image. La generación de un modelo 3D se basa en el principio de que a cada punto / píxel se le asigna una coordenada de altura de acuerdo con la cantidad de color negro (color negro = 0, color blanco = 1). Para que la foto 3D resultante coincida con la plantilla original, necesitamos convertir la imagen en un negativo – puede hacerlo con el primer control deslizante.
  3. También recomendamos configurar «THINNEST LAYER (MM)» en «Settings / Model settings» a 0.4. Deja las otras configuraciones intactas.
  4. Tan pronto como tengamos este modelo listo, descárgalo usando el botón «Download».

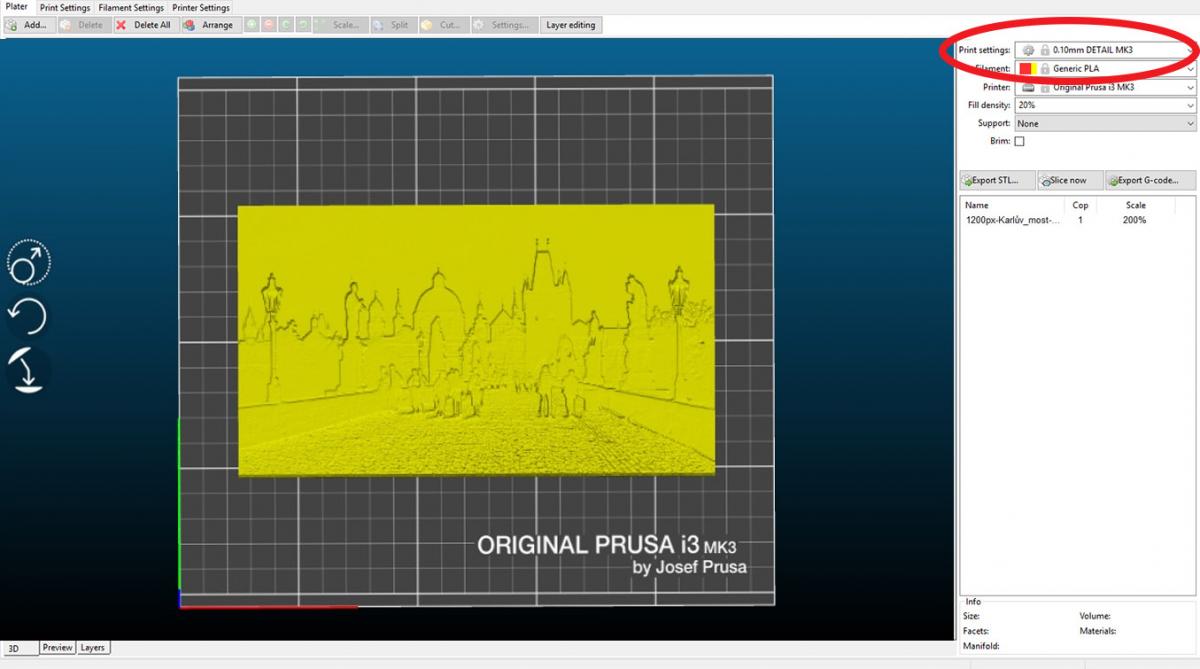

  5. Luego, abre el archivo en PrusaSlicer. Después de abrir el archivo, recomendamos cambiar la altura de capa a 0.10mm. Según nuestra experiencia, es mejor imprimir el objeto plano en la cama de impresión para evitar cualquier tipo de oscilación que podría ocurrir si imprimiera el objeto verticalmente. También puede utilizar un ajuste de 0.05mm con una boquilla de 0.25mm para lograr la mejor calidad de impresión posible.
  6. Luego ve a «Configuración de impresión» y establece los valores de «Capas y perímetros» como sigue: Perímetros: 1; Capas sólidas Superior: 1; Capas sólidas Fondo: 1
  7. El siguiente paso es «Relleno» donde establecemos el valor en 95% Rectilíneo
  8. Es importante no cambiar el tamaño del objeto en PrusaSlicer porque eso aumentaría su altura en el eje Z y el flujo de luz a través de la imagen ya no funcionaría. Solo puedes cambiar los ejes Y y X.

Esta es nuestra configuración probada y comprobada. Para obtener los mejores resultados de impresión, recomendamos seleccionar uncolor del material claro, idealmente blanco, cremoso pero también plateado o incluso morado. Sin embargo, la calidad del objeto impreso siempre dependerá del fabricante del filamento, ya que no todos los filamentos serán translúcidos y no todos los filamentos te darán el resultado para las litofanías perfecto, pero siéntete libre de experimentar… 🙂



Si ya tiene experiencia con la impresión de litofanías, puede mejorarla coloreándola. Simplemente añade colores (por ejemplo, con rotuladores comunes) en la parte posterior y la imagen brillará con nuevos colores agradables. Estamos trabajando en un artículo aparte sobre este tema, así que estad atentos. 🙂
